Hướng dẫn cách đọc đồng hồ đo áp suất chính xác nhất

Đồng hồ đo áp suất là thiết bị quen thuộc trong công việc của nhiều người. Tuy nhiên, không phải ai cũng biết cách đọc đồng hồ đo áp suất đúng yêu cầu. Tham khảo những hướng dẫn dưới đây để đo lường chính xác nhất nhé!

1. Hai chỉ số quan trọng

Để đọc được kết quả đo của đồng hồ áp suất, bạn cần nắm được 2 chỉ số quan trọng của đồng hồ: đơn vị đo và thang đo.

1.1. Đơn vị đo

Đơn vị đo là đơn vị áp suất mà đồng hồ đang sử dụng. Thông thường, các đơn vị đo sẽ ký hiệu trên mặt đồng hồ. Có nhiều thiết bị sử dụng 2,3 đơn vị đo khác nhau. Chúng cũng được ký hiệu khác nhau về màu sắc hoặc kích thước ký hiệu.

Đơn vị đo áp suất thường gặp gồm: atm, Pa, Bar, Torr, mmHg, Kgf/cm2,…

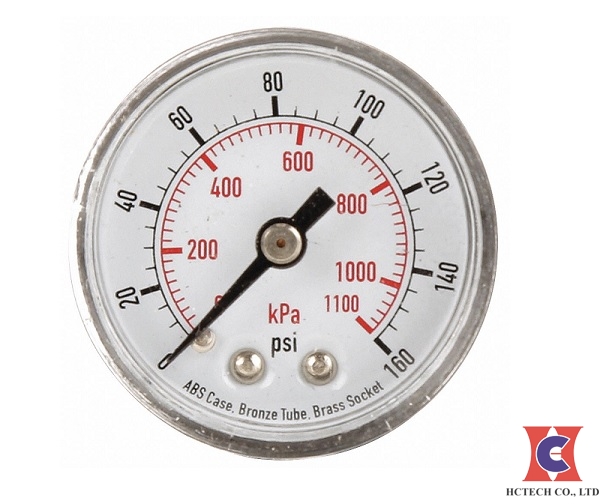

Đơn vị đo của đồng hồ đo áp suất kPa và psi

Đơn vị đo của đồng hồ đo áp suất này là kPa (ký hiệu màu đỏ) và psi (ký hiệu màu đen)

1.2. Thang đo (hay dải đo)

Thang đo là giá trị đo lường lớn nhất của đồng hồ đo; có thể coi là giá trị cao nhất mà đồng hồ có thể đo được.

– Ở đồng hồ dạng cơ: thang đo được thể hiện trên mặt đồng hồ bằng các giá trị trên mặt đồng hồ: Ví dụ: (0; 30 kg/m2); (0; -0.1bar);…

Dải đo sẽ được phân chia thành các vạch nhỏ, tùy thuộc vào số lượng vạch đo mà giá trị các vạch đo khác nhau. Chẳng hạn: đồng hồ đo có thang đo (0; 30 kg/m2) được chia thành 30 vạch; thì tương ứng một vạch sẽ la +1 kg/m2.

– Đồng hồ điện tử: dải đo được ký hiệu trên mặt đồng hồ (hoặc ở thông số kỹ thuật đồng hồ).

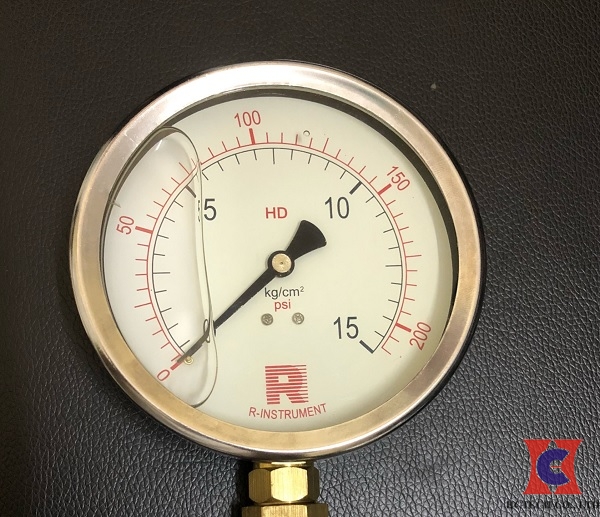

Tham khảo thang đo trước khi đọc kết quả

Đồng hồ trên có dải đo ký hiệu màu đỏ (0; 200 psi) với giá trị mỗi vạch đo là 5psi – Dải đo màu đen là (0; 15kg/cm2) với giá trị vạch đo là 0.5 kg/cm2

>> Tham khảo: 5 Loại đồng hồ đo áp suất thông dụng nhất hiện nay

2. Cách đọc đồng hồ đo áp suất

2.1. Cách đọc đồng hồ áp suất dạng cơ

Đọc đồng hồ đo áp suất dạng cơ khá đơn giản: Giá trị đo x mà kim đang chỉ + Đơn vị đo tương ứng.

– Kim đang chỉ giá trị x: Bạn sẽ đọc kết quả tương đương là x + đơn vị đo

– Nếu đồng hồ có 2 đơn vị đo, bạn sẽ đọc chỉ số và đơn vị đo tương đương nhau. Tránh “râu ông nọ cắm cằm bà kia” nhé.

– Trường hợp kim chỉ vào các vạch kẻ không có đánh số, bạn chỉ việc lấy số đo gần nhất cộng với giá trị các vạch đo.

Cách đọc đồng hồ đo áp suất chân không dạng cơ cũng tương tự như đọc các đồng hồ thông thường.

Dưới đây là một số ví dụ mô tả để bạn dễ hình dung và thực hiện:

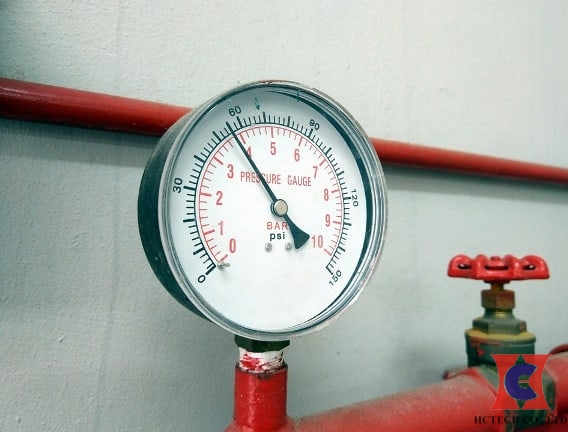

Cách đọc đồng hồ đo áp suất

Kết quả đo của đồng hồ trên là 38 Bar (dải đo màu đỏ) hoặc bằng 56 psi (dải đo màu đen)

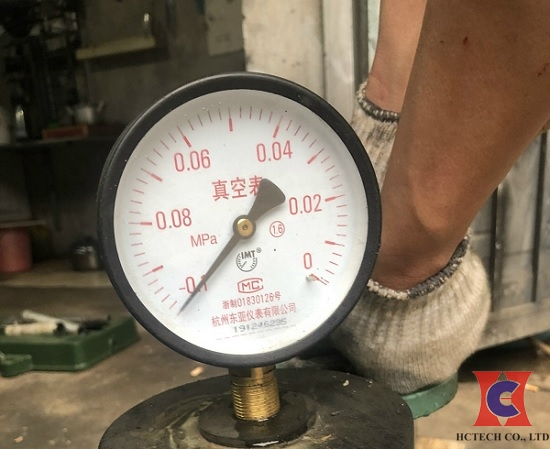

Cách đọc đồng hồ đo áp suất chân không

Đồng hồ trên đang đo áp suất chân không của bơm với kết quả đo bằng – 0.1 MPa

2.2. Đọc đồng hồ đo áp suất điện tử

Đồng hồ đo áp suất điện tử là loại đồng hồ đo chính xác cao và dễ đọc kết quả nhất.

Cũng áp dụng công thức: Giá trị x đo được + đơn vị đo

– Giá trị đo: số hiển thị trên màn hình LED của đồng hồ

– Đơn vị đo: ký hiệu trên mặt đồng hồ.

Cách đọc đồng hồ đo áp suất chân không điện tử cũng tương tự như công thức trên.

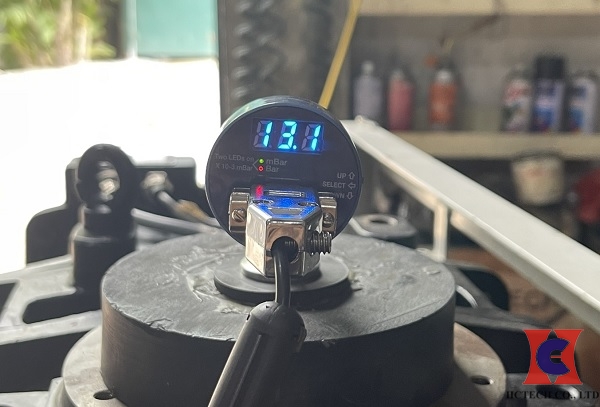

Đọc đồng hồ đo áp suất chân không điện tử

Đồng hồ đo điện tử trên có 2 đơn vị đo là Bar và mBar. Kết quả đọc đồng hồ đo áp suất chân không trên là 13.1mBar (Đơn vị đang đo được hiển thị màu đèn xanh); tương đương với 13.1 x 10^-3 Bar.

3. Ba sai lầm thường gặp khi đọc đồng hồ đo áp suất

Để đảm bảo tính chính xác trong quá trình đo lường áp suất, bạn nên tránh mắc các sai sót dưới đây.

3.1. Kim đồng hồ bị lệch hoặc rung lắc

    • Đồng hồ đo áp suất chân không bị rơi hoặc quá cũ có thể khiến kim bị lệch khỏi số 0. Bạn nên điều chỉnh kim chuẩn trước khi đo.
    • Đồng hồ đo bị rung lắc lâu dần sẽ làm kim mau hư và kết quả đo sai lệch. Bạn có thể dùng đồng hồ chân không có dầu để hạn chế rung lắc kim.

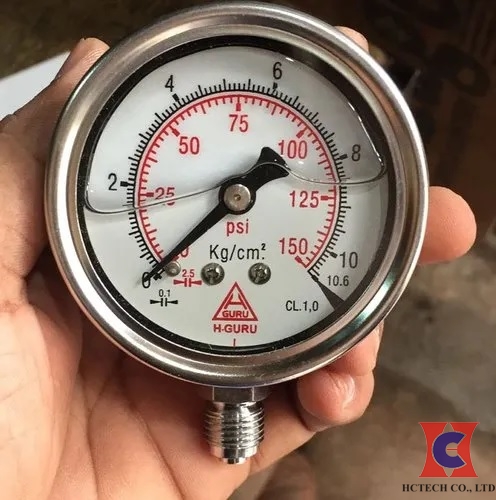

Chọn đồng hồ đo áp suất có dầu để tránh rung lắc kim

Chọn đồng hồ đo áp suất có dầu để tránh rung lắc kim

3.2. Chọn đồng hồ đo không thích hợp

Đồng hồ áp suất có dải đo không thích hợp (quá lớn hay quá nhỏ) cũng là sai lầm khiến kết quả đo không chính xác. Bởi vậy, bạn cần dựa theo thông số của bơm/ hệ thống đang sử dụng để chọn dải đo hợp lý.

3.2. Lắp đặt đồng hồ áp suất không kín

Việc kết nối đồng hồ áp suất không kín gây rò rỉ và khiến cho kết quả đo không đúng thực tế. Lỗi sai này thường hay gặp nhất ở cách đọc đồng hồ đo áp suất chân không

Bạn nên chú ý các kết nối ở chân đồng hồ đo, hoặc bổ sung các tấm đệm cao su hay gioăng phù hợp để đạt độ kín tối đa.

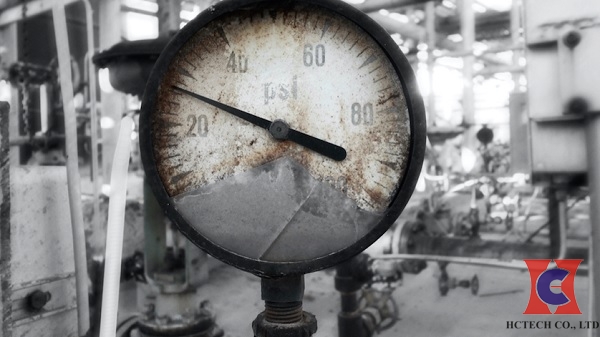

Nên thay thế đồng hồ đo áp suất quá cũ

Ngoài ra, nên thay thế các đồng hồ đo áp suất đã quá cũ đi để đảm bảo có kết quả đo tốt nhất.



Trên đây là hướng dẫn cách đọc đồng hồ đo áp suất đúng kỹ thuật. Hy vọng những hướng dẫn này giúp bạn đo lường kết quả nhanh chóng và chính xác nhất.
