5 Loại đồng hồ đo áp suất thông dụng nhất hiện nay

Các loại đồng hồ đo áp suất (Pressure gauge) được sử dụng trong đo lường áp suất nội tại hoặc áp suất chân không của hệ thống hay thiết bị. Có nhiều loại đồng hồ khác nhau tương ứng với cấu tạo, đặc điểm và ứng dụng khác nhau. Cùng tham khảo thông tin về 5 loại đồng hồ đo áp suất thông dụng mà suabomhutchankhong.com tổng hợp được.

1. Đồng hồ đo áp suất dạng cơ

Đồng hồ dạng cơ là loại thông dụng nhất trên thị trường do có dải đo đa dạng, giá thành phù hợp và dễ sử dụng.

Các loại đồng hồ đo áp suất nổi bật

Một số sản phẩm đồng hồ áp suất cơ

1.1. Đặc điểm nổi bật

    • Cấu tạo chính của đồng hồ áp suất dạng cơ là có một ống cong rỗng nằm trong vỏ đồng hồ (ống bourdon). Việc giãn nở ống theo áp suất sẽ giúp đồng hồ đo
    • Vật liệu của đồng hồ được làm bằng vật liệu full inox, từ vỏ đồng hồ đến chân ren; giúp ăn mòn, chống oxy hóa tốt.
    • Có nhiều kích thước mặt đồng hồ khác nhau: 50mm, 63mm, 100mm, 150mm, 250mm,…

1.2. Ứng dụng đo

Sử dụng cho hầu hết các ứng dụng đo áp suất chân không nước, gas, khí, hóa chất không ăn mòn, hệ thống chân không, hệ thống chiller…

1.3. Đồng hồ áp suất có dầu và không dầu

Các loại đồng hồ đo áp suất dạng cơ còn được chia thành 2 dòng nhỏ là loại có dầu và không dầu.

– Cấu tạo hai loại đồng hồ tương đồng nhau. Điểm khác biệt là mặt trong đồng hồ có dầu ở loại đồng hồ dầu.

– Đồng hồ đo áp suất có dầu sử dụng ở các hệ thống, đường ống hay thiết bị rung lắc nhiều. Cấu tạo của đồng hồ giúp kim tránh rung lắc, đảm bảo độ chính xác khi đo lường. Tuy nhiên, không nên dùng đồng hồ đo áp suất có dầu tại các vị trí có nguy cơ cháy nổ.

Đồng hồ đo áp suất cơ có dầu và không dầu

 Đồng hồ đo áp suất cơ có dầu và không dầu

2. Đồng hồ đo áp suất dạng màng

Loại đồng hồ áp suất dạng màng là loại bắt buộc khi dùng cho các môi trường dược phẩm, thực phẩm, hóa chất ăn mòn và các loại dung dịch đặc.

2.1. Đặc điểm nổi bật

Loại đồng hồ đo áp suất dạng màng có cấu tạo đặc biệt với một lớp màng chắn phía dưới chân kết nối. Lớp màng này có tác dụng ngăn không cho lưu chất đi vào phần chân đồng hồ, làm nghẹt ống bourdon.

Đồng hồ thiết kế tiện dụng: dễ quan sát, dễ tháo lắp và vệ sinh.

Đồng hồ đo áp suất dạng màng dùng cho đo lường áp suất chất lỏng

Đồng hồ đo áp suất dạng màng dùng cho đo lường áp suất chất lỏng

2.2. Ứng dụng

Đồng hồ áp suất dạng màng sử dụng để đo lường áp suất của các chất có độ nhớt cao (giấy, bột giấy, rỉ mật, nhựa, nước thải,…) hoặc các dung dịch hóa chất, dung dịch có tính ăn mòn.

3. Đồng hồ áp suất điện tử

Đồng hồ đo lường áp suất điện từ là loại đồng hồ đo có độ chính xác rất cao, sai số chỉ khoảng ≤ 0,1%.

3.1. Đặc điểm nổi bật

Đồng hồ đo áp suất điện tử

Đồng hồ đo lường áp suất dạng điện tử

    • Cấu tạo gồm bộ phận cảm biến và bộ phận hiển thị kết quả.
    • Màn hình hiển thị dạng điện tử LED, dễ đọc kết quả.
    • Khả năng chống rung tốt, độ chính xác cao.
    • Có thể kết hợp trong hệ thống đóng/ngắt tự động.

3.2. Ứng dụng

Sử dụng đo lường áp suất trong phòng thí nghiệm; các ứng dụng đòi hỏi độ chính xác cao như: dầu khí, xác định rò rỉ khí gas, hiệu chuẩn, đo lường và điều khiển hệ thống bơm chân không,…

4. Đồng hồ áp suất có tiếp điểm (3 kim)

Đồng hồ đo áp suất tiếp điểm (hay còn gọi là đồng hồ áp suất 3 kim) là thiết bị dùng để đóng ngắt các thiết bị kết nối sẵn để hệ thống, thiết bị đảm bảo không bị quá áp.

4.1. Đặc điểm nổi bật

có cấu tạo đặc trưng là có 3 cây kim trên mặt đồng hồ.

    • Kim màu đen:  hiển thị giá trị áp suất thực tế của hệ thống
    • 2 kim còn lại: hiển thị mức áp suất cao và thấp nhất.
    • Núm điều chỉnh mức áp suất cao và thấp.

Sản phẩm đồng hồ đo áp suất 3 kim

Sản phẩm đồng hồ đo áp suất chân không 3 kim tại công ty HCTECH

4.2. Ứng dụng

Đồng hồ áp suất tiếp điểm dùng để đóng ngắt các thiết bị kết nối sẵn như: máy nén khí, máy bơm, máy bơm hút chân không,… để đảm bảo bơm/hệ thống đạt áp.

    • Khi áp suất thực tế cao hơn quá giá trị cao nhất mà mình đã set thì tiếp điểm mở ra; thiết bị đóng.
    • Khi áp suất thực tế thấp hơn giá trị này thì tiếp điểm đóng lại; các thiết bị khởi động.

Các sản phẩm đồng hồ đo áp suất 3 kim được lựa chọn sử dụng cho các trạm bơm của nhà máy thủy điện, hệ thống sản xuất hóa chất, hệ thống chân không, hệ thống xử lý nước thải,…

5. Đồng hồ áp suất đo chênh áp

Đồng hồ áp suất đo chênh áp (hay áp kế vi sai) là loại đồng hồ để so sánh áp suất tại 2 nơi.

5.1. Đặc điểm

    • Đồng hồ đo chênh lệch áp suất có cấu tạo là dạng đồng hồ cơ. Ngoài ra, còn có loại đồng hồ đo chênh áp dạng điện tử.
    • Thiết kế tương tự như các loại đồng hồ đo áp suất khác. Điểm đặc biệt là đồng hồ này có đến 2 đầu vào của áp suất.
    • Dựa vào việc chênh lệch áp suất giữa 2 vị trí, người ta sẽ tính ra được lưu lượng của dòng chảy hoặc chiều cao mức chất lỏng trong bồn kín.

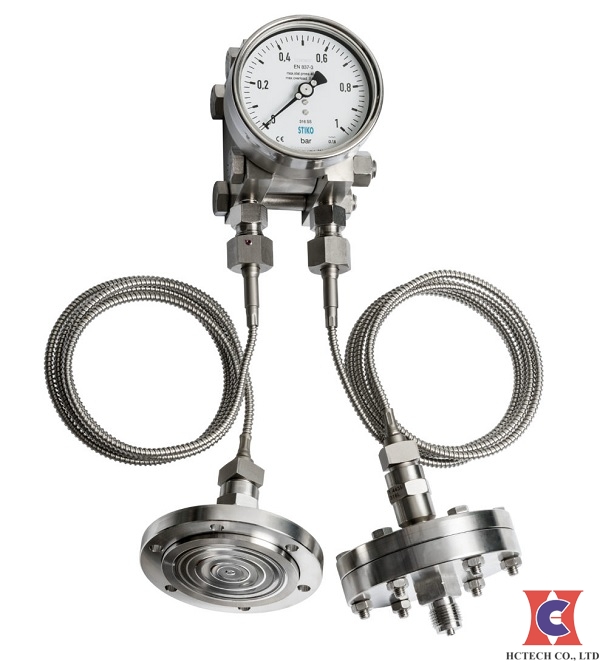

Đồng hồ đo chênh lệch áp suất

Đồng hồ đo áp suất chênh giúp đo lường sự chênh lệch áp suất

5.2. Ứng dụng

Đồng hồ đo áp suất chênh ứng dụng trong việc tính toán dòng chảy, chiều cao cột chất lỏng,… Do đó, sản phẩm được ứng dụng trong phòng mổ, phòng sạch, các công ty sản xuất thực phẩm,…

6. Một số tiêu chí phân loại đồng hồ áp suất

5 loại đồng hồ đo áp suất kể trên là sự phân loại đồng hồ đo theo cấu tạo. Ngoài ra, người ta cũng phân chia các loại đồng hồ đo áp suất theo một số tiêu chí khác.

Dựa theo loại chất đo, các loại đồng hồ được phân chia thành:

– Đồng hồ đo áp suất chất lỏng

– Đồng hồ áp suất khí nén

Đồng hồ đo áp suất chân không.

Phân loại theo cấu tạo chân đồng hồ:

– Đồng hồ đo áp suất chân đứng

– Đồng hồ đo áp suất chân sau.

Trên đây là thông tin về các loại đồng hồ đo áp suất thông dụng hiện nay. Hy vọng qua bài viết, bạn đọc hiểu thêm về từng loại và lựa chọn được thiết bị đo thích hợp với nhu cầu của mình.
