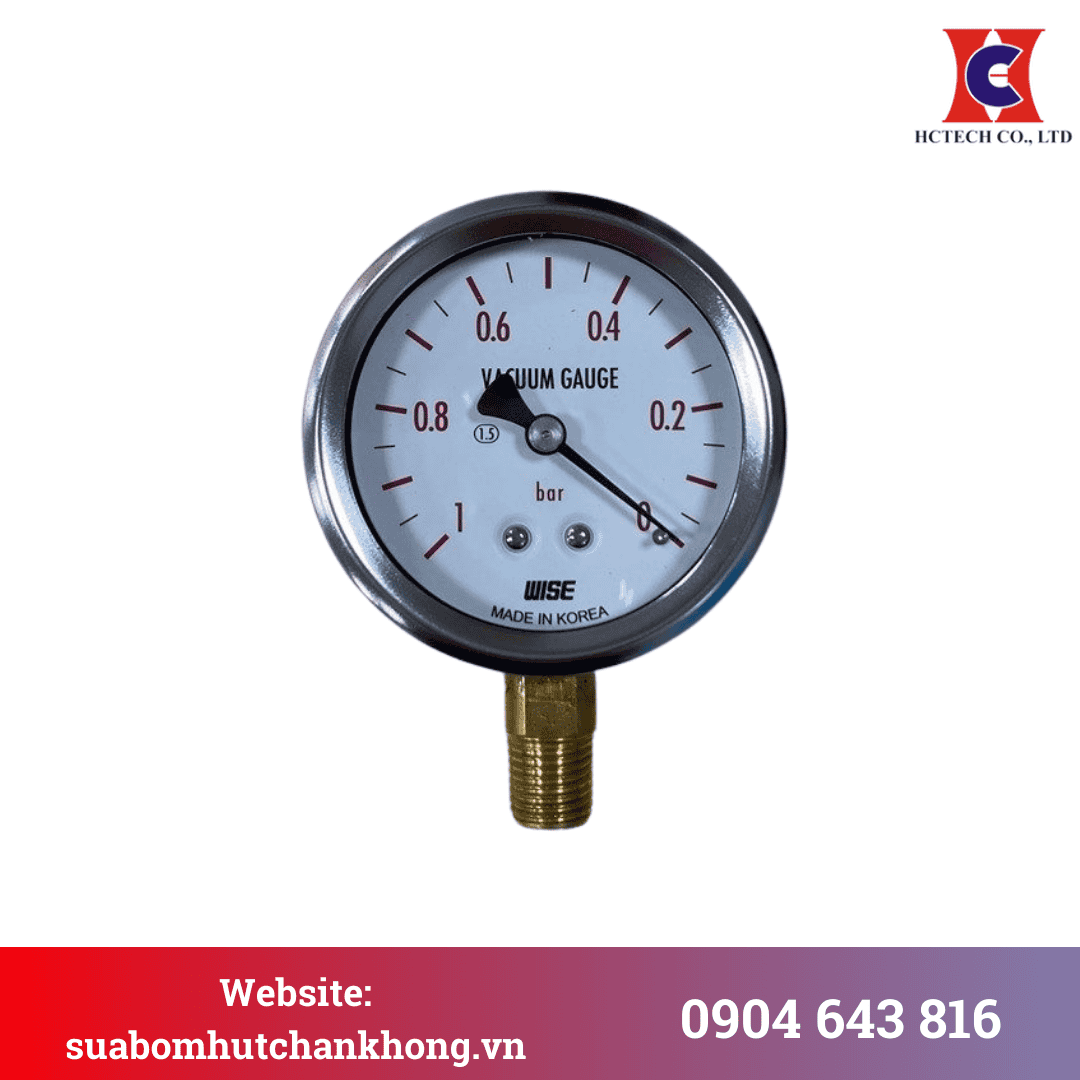

Đồng Hồ Đo Áp Suất Chân Không Cơ Học Không Dầu

Giới thiệu đồng hồ đo áp suất chân không cơ học

Đồng hồ đo áp suất chân không cơ học, còn được gọi là đồng hồ đo áp suất âm, là thiết bị chuyên dùng để đo và hiển thị mức áp suất thấp hơn áp suất khí quyển trong các hệ thống hút chân không. Với thiết kế hoạt động hoàn toàn bằng cơ học, không sử dụng dầu và không cần nguồn điện, sản phẩm này được ứng dụng rộng rãi trong các nhà máy sản xuất, phòng thí nghiệm và hệ thống công nghiệp.

Nhờ cấu tạo đơn giản, độ ổn định cao và chi phí đầu tư hợp lý, đồng hồ đo áp suất chân không cơ học là lựa chọn phổ biến trong các hệ thống bơm hút chân không vòng dầu, vòng nước, máy đóng gói và nhiều ứng dụng kỹ thuật khác.

Thông số kỹ thuật cơ bản

• Loại thiết bị: Đồng hồ đo áp suất chân không cơ học
• Thang đo áp suất: 0 đến -1 bar
• Đơn vị hiển thị: bar
• Cấp chính xác: Class 1.5
• Đường kính mặt đồng hồ: Ø63 / Ø100 (tùy model)
• Kiểu kết nối: Ren dưới (Bottom connection)
• Vật liệu vỏ: Inox hoặc thép mạ
• Vật liệu chân ren: Đồng
• Mặt kính: Kính cường lực hoặc kính thường
• Xuất xứ: Hàn Quốc (WISE)

Cấu tạo và nguyên lý hoạt động

Cấu tạo

Đồng hồ đo áp suất chân không cơ học gồm các bộ phận chính như mặt hiển thị kim, ống Bourdon, vỏ bảo vệ và chân kết nối ren. Các chi tiết được lắp ráp chắc chắn nhằm đảm bảo độ bền và khả năng làm việc ổn định trong môi trường công nghiệp.

Nguyên lý hoạt động

Khi hệ thống tạo ra áp suất chân không, áp suất âm sẽ tác động lên ống Bourdon bên trong đồng hồ. Ống Bourdon bị biến dạng và truyền chuyển động cơ học đến kim chỉ, từ đó hiển thị giá trị áp suất chân không tương ứng trên mặt đồng hồ.

Ưu điểm của đồng hồ đo áp suất chân không cơ học

• Hoạt động hoàn toàn bằng cơ học, không cần nguồn điện
• Không sử dụng dầu, hạn chế rò rỉ và bảo trì
• Cấu tạo đơn giản, độ bền cao
• Dễ lắp đặt và thay thế
• Chi phí đầu tư thấp, phù hợp nhiều hệ thống công nghiệp

Nhược điểm của đồng hồ đo áp suất chân không cơ học

Bên cạnh những ưu điểm nổi bật, đồng hồ đo áp suất chân không cơ học cũng tồn tại một số hạn chế nhất định:

• Độ chính xác không cao bằng đồng hồ đo chân không điện tử, thường ở mức Class 1.5
• Dễ bị ảnh hưởng bởi rung động cơ học khi lắp gần bơm hoặc motor công suất lớn
• Không có khả năng xuất tín hiệu điều khiển như 4–20mA hay 0–10V để kết nối PLC hoặc hệ thống tự động hóa
• Việc đọc giá trị có thể khó chính xác tuyệt đối ở mức áp suất thấp
• Sau thời gian dài sử dụng, kim đồng hồ có thể bị lệch, cần kiểm tra và hiệu chuẩn định kỳ

Ứng dụng thực tế

Đồng hồ đo áp suất chân không cơ học được sử dụng rộng rãi trong:

• Hệ thống bơm hút chân không vòng dầu, vòng nước
• Máy đóng gói hút chân không trong ngành thực phẩm
• Ngành bao bì, nhựa, cao su
• Nhà máy sản xuất linh kiện điện tử
• Phòng thí nghiệm và hệ thống HVAC
• Giám sát hiệu suất hoạt động của bơm chân không

Cách lựa chọn đồng hồ đo áp suất chân không phù hợp

Để lựa chọn đúng đồng hồ đo áp suất chân không, cần lưu ý:

• Chọn thang đo phù hợp với dải áp suất làm việc của hệ thống
• Lựa chọn kích thước mặt đồng hồ dễ quan sát
• Kiểu kết nối ren phù hợp với đường ống
• Xem xét môi trường làm việc có rung, bụi hoặc nhiệt độ cao
• Đánh giá yêu cầu độ chính xác của hệ thống

Hướng dẫn lắp đặt và sử dụng

Đồng hồ nên được lắp tại vị trí dễ quan sát trên đường ống hút chân không. Khi lắp đặt cần siết ren đúng kỹ thuật, tránh quá lực gây hư hỏng chân ren. Sau khi lắp, cần kiểm tra độ kín và theo dõi hoạt động của kim đồng hồ trong quá trình vận hành.

Kim chỉ số của đồng hồ đo áp suất âm cơ học thường bị dao động nếu máy hoạt động mạnh hoặc trong môi trường có cường độ rung lắc cao, khiến cho người dùng gặp khó khăn khi đọc và theo dõi chỉ số áp suất. Để đảm bảo ổn định chúng tôi khuyên bạn nên sử dụng đồng hồ đo áp suất có dầu hoặc đồng hồ đo áp suất chân không điện tử trong hệ thống bơm chân không của mình.

Câu hỏi thường gặp (FAQ)

Đồng hồ đo áp suất chân không cơ học có cần hiệu chuẩn không?
Có. Nên kiểm tra và hiệu chuẩn định kỳ để đảm bảo độ chính xác khi sử dụng lâu dài.

Đồng hồ có dùng được cho bơm hút chân không công nghiệp không?
Có. Sản phẩm phù hợp cho hầu hết các hệ thống bơm hút chân không công nghiệp thông dụng.

Khi kim đồng hồ không về 0 có ảnh hưởng gì không?
Điều này cho thấy đồng hồ có thể đã sai lệch và cần được kiểm tra hoặc thay thế để đảm bảo độ chính xác đo.

Địa chỉ cung cấp đồng hồ đo áp suất chân không uy tín

Công ty TNHH Thương mại và Công nghệ HC Việt Nam là đơn vị chuyên cung cấp đồng hồ đo áp suất chân không, bơm hút chân không và các thiết bị công nghiệp chính hãng. Chúng tôi cam kết tư vấn đúng nhu cầu, sản phẩm chất lượng cao và hỗ trợ kỹ thuật tận tâm.
